Công nghệ truyền thông trong Smart Street Light

Chi tiết kỹ thuật, ưu/nhược điểm và lý do chọn công nghệ theo điều kiện môi trường.

Bài này đi sâu vào các lớp truyền thông thường dùng trong hệ thống đèn đường thông minh (Smart Street Light). Mình sẽ phân loại theo wired vs wireless, rồi vào từng công nghệ chính, nêu nguyên lý cơ bản, thông số quan trọng (vùng phủ, băng thông, trễ, tiêu thụ điện), ưu/nhược điểm, cuối cùng kết luận nên dùng khi nào (kịch bản đô thị, nông thôn, cao tốc, hầm, công viên, v.v.). Mục tiêu: giúp kỹ sư/quy hoạch viên chọn công nghệ hợp lý theo yêu cầu hiệu năng, chi phí, và khả năng mở rộng.

1. Khái niệm nhanh trước khi đi vào chi tiết

• Node (đèn) cần liên lạc với Gateway/Concentrator hoặc trực tiếp tới CMS (Cloud/Server).

• Các yêu cầu phổ biến:
  • Điều khiển ON/OFF + dimming (thường payload nhỏ, không liên tục).

  • Giám sát trạng thái (alarms, điện năng, H/W telemetry).

  • Firmware/Config OTA (cần băng thông lớn hơn).

  • Tích hợp sensor (motion, môi trường), camera (băng thông lớn).

• Các tiêu chí chọn công nghệ: range, băng thông, độ trễ (latency), tiêu thụ điện (power), độ tin cậy, chi phí CAPEX/OPEX, phức tạp triển khai, khả năng mở rộng, bảo mật, và phân bố tần số (licensed/unlicensed).

2. Wired (dây) — lựa chọn truyền thống nhưng vẫn phổ biến

2.1. Power Line Communication (PLC / BPL — Broadband PLC / Narrowband PLC)

Nguyên lý: truyền dữ liệu qua đường dây cấp điện (cáp nguồn 230/400V). Có loại narrowband (NB-PLC, vài kbps → vài 100 kbps) và broadband PLC (Mbps).

Thông số điển hình

• Range: từ vài trăm mét (NB-PLC hop-to-hop) đến hàng km (tùy thiết kế).

• Bandwidth: NB-PLC: vài kbps → vài trăm kbps; BPL: Mbps.

• Latency: trung bình — phù hợp cho điều khiển, giám sát; OTA lớn hơn phụ thuộc throughput.

Ưu điểm

• Tận dụng cơ sở hạ tầng điện sẵn có → ít hạ tầng phụ trợ.

• Không cần cáp dữ liệu riêng (giảm CAPEX cho hạ tầng cáp).

• Tốt cho tuyến đèn liền nhau, mạng lưới điểm đến điểm trên cùng 1 mạch.

Nhược điểm

• Chất lượng đường truyền phụ thuộc vào điều kiện đường dây (nhiễu, biến đổi tải, biến áp).

• Điện từ trường & nhiễu có thể làm tốc độ không ổn định.

• Khó xuyên qua biến áp; cần gateway/ coupler ở các trạm biến áp.

• Triển khai phức tạp ở mạng lưới phân đoạn nhiều mạch.

Khi nên dùng

• Tuyến phố có trục nguồn điện liên tục, ít biến tần và nhiễu.

• Khi muốn tận dụng nhanh hạ tầng hiện có, chi phí cáp thấp.

• Không phù hợp nếu cần kết nối camera có băng thông cao.

2.2. Ethernet / Fiber (cáp quang) đến tủ hoặc cột

Nguyên lý: cáp quang/Ethernet chạy đến tủ điều khiển hoặc một số cột tập trung; từ đó dùng cáp ngầm/RS485/PLC/kết nối vô tuyến tới node.

Thông số

• Băng thông rất cao (Ethernet/Fiber → 100 Mbps → 10 Gbps).

• Latency thấp, rất tin cậy.

Ưu điểm

• Rất phù hợp cho các khu vực cần băng thông lớn (camera, màn hình, hotspot).

• Độ tin cậy và bảo mật cao; dễ QoS và VLAN hóa.

Nhược điểm

• CAPEX lớn (đào lắp cáp, tuyến ngầm).

• Chi phí bảo trì cao cho việc bảo trì cáp trên diện rộng.

Khi nên dùng

• Tuyến đường chính, khu vực trung tâm, hầm, cầu, nơi cần camera độ nét cao, hoặc tích hợp nhiều dịch vụ đô thị.

• Khi dự án có ngân sách cho hạ tầng lâu dài và cần băng thông lớn.

2.3. RS-485 / Modbus (dây cặp xoắn)

Nguyên lý: bus công nghiệp nối nhiều thiết bị trên cùng tuyến tới bộ thu/gateway.

Ưu điểm

• Rẻ, đơn giản, phổ biến cho tủ trung tâm và mạng nội bộ ngắn.

• Độ tin cậy nếu cáp và nối đất tốt.

Nhược điểm

• Khoảng cách và số node giới hạn (thường vài km với repeaters).

• Không phù hợp cho mạng lưới rộng, khó mở rộng như mesh.

Khi dùng

• Tủ điều khiển, module cục bộ, nơi cần giao tiếp công nghiệp đơn giản.

3. Wireless — phân loại theo tầm phủ và mục tiêu ứng dụng

Mình chia wireless thành 3 lớp chính: short-range mesh, LPWAN (low-power wide-area) và cellular / high throughput. Rồi thêm Wi-Fi / Proprietary.

3.1. Short-range Mesh (Zigbee, Thread, Bluetooth Mesh, Wi-SUN FAN)

Zigbee (IEEE 802.15.4)

Thông số

• Frequency: 2.4 GHz (toàn cầu), một số vùng hỗ trợ 868/915 MHz.

• Range per hop: ~10–100 m (tùy môi trường).

• Throughput: ~250 kbps.

• Topology: Mesh.

Ưu điểm

• Mesh tự động tái cấu trúc → resilient (không phụ thuộc single path).

• Tiêu thụ năng lượng thấp (node pin-operated có thể chạy lâu).

• Giá rẻ, nhiều thiết bị sẵn có.

Nhược điểm

• 2.4 GHz bị giới hạn xuyên tường/khe; hạn chế khoảng cách ngoài trời có chướng ngại.

• Quy mô mạng lớn (hàng nghìn node) quản lý phức tạp (routing overhead).

• Băng thông không đủ cho camera / OTA lớn.

Khi dùng

• Mạng đô thị mật độ cao với khoảng cách cột nhỏ (phố nội bộ, khu dân cư, công viên).

• Ứng dụng: điều khiển/dimming, telemetry, sensor, motion trigger.

Bluetooth Mesh

Thông số

• Frequency: 2.4 GHz BLE.

• Throughput: thấp–trung bình.

• Topology: Mesh.

Ưu điểm

• Tích hợp tốt với smartphone; triển khai đơn giản cho commissioning.

• Mesh cho tự chữa lỗi.

Nhược điểm

• Tương tự Zigbee: hạn chế tầm xa, interference 2.4 GHz.

• Hệ sinh thái thiết bị chuyên dụng cho chiếu sáng còn kém phổ biến so với Zigbee.

Khi dùng

• Ứng dụng trong khu vực nhỏ đến trung bình, hoặc khi cần tương tác di động nhiều.

Wi-SUN (Field Area Network — FAN)

Thông số

• Frequency: sub-GHz (thường 450–900 MHz tùy vùng).

• Range per hop: lớn hơn 2.4 GHz, có thể vài trăm mét đến km với công suất phù hợp.

• Topology: Mesh.

Ưu điểm

• Được tối ưu cho lưới hạ tầng thông minh (smart grid, street lighting).

• Hỗ trợ routing, security, IPv6 (6LoWPAN).

• Dễ dàng scale cho hàng nghìn node.

Nhược điểm

• Thiết bị giá cao hơn Zigbee.

• Phức tạp triển khai và cấu hình.

Khi dùng

• Mạng chiếu sáng thành phố lớn, yêu cầu chuẩn mở, IPv6 và khả năng mở rộng.

3.2. LPWAN (LoRaWAN, Sigfox, NB-IoT, LTE-M) — ưu tiên cho telemetry & control nhẹ

LoRa / LoRaWAN

Thông số

• Frequency: sub-GHz unlicensed (EU: 868 MHz, VN: 920-923 MHz…).

• Range: 2–15 km (thành thị 2–5 km; nông thôn 10+ km).

• Throughput: vài kbps → vài chục kbps (class dependent).

• Topology: star (end-node → gateway).

Ưu điểm

• Rộng vùng phủ, tiêu thụ năng lượng rất thấp → node pin có thể chạy năm(s).

• Chi phí triển khai gateway thấp; rất phù hợp cho telemetry, trạng thái, ON/OFF, dim level.

• Mạng public/private linh hoạt.

Nhược điểm

• Băng thông thấp → không cho camera, OTA firmware lớn (cần chia gói).

• Duty-cycle / fair-use trên băng tần ISM (luật vùng) giới hạn truyền.

• Latency không tốt cho điều khiển cần phản hồi tức thì (nhưng chấp nhận được cho ON/OFF/dim).

Khi dùng

• Khu vực rộng, mật độ node trung bình/không quá cao (ví dụ nông thôn, ngoại ô, cao tốc).

• Khi ưu tiên tiết kiệm năng lượng và chi phí O&M thấp.

Sigfox

Thông số tương tự LoRa nhưng mạng public do nhà cung cấp vận hành.

Ưu điểm

• Kết nối out-of-the-box nếu nhà cung cấp phủ sóng.

• Rất tiết kiệm năng lượng.

Nhược điểm

• Dựa vào mạng nhà cung cấp (vendor lock-in), hạn chế payload và freq.

Khi dùng

• Nơi có phủ sóng và khi yêu cầu payload cực nhỏ, ít uplink/downlink.

NB-IoT & LTE-M (cellular LPWAN)

Thông số

• Frequency: licensed cellular bands (operator).

• Range: tốt trong nhà và ngoài trời; cell planning phụ thuộc operator.

• Throughput: NB-IoT low (kbps), LTE-M cao hơn (tens–hundreds kbps).

• Latency: LTE-M thấp hơn NB-IoT.

Ưu điểm

• Hạ tầng có sẵn (mạng di động).

• Coverage and mobility tốt, QoS, SLA từ operator.

• Bảo mật, SIM-based identity, roaming, dễ scale.

• LTE-M hỗ trợ VoLTE/certain real-time use-cases; NB-IoT rất tiết kiệm pin.

Nhược điểm

• Chi phí SIM & dữ liệu (OPEX).

• Phụ thuộc operator; có nơi chưa phổ biến.

• NB-IoT có chế độ downlink hạn chế (cần thiết kế).

Khi dùng

• Khi cần triển khai nhanh, vùng phủ rộng, hoặc khi muốn lợi dụng SLA/roaming của operator.

• NB-IoT cho telemetry, LTE-M cho ứng dụng cần throughput/latency cao hơn (OTA, camera low-res).

3.3. Cellular (2G/3G/4G/5G)

Nguyên lý: node/Gateway dùng modem di động để kết nối trực tiếp vào Internet.

Ưu điểm

• Dễ triển khai (SIM + coverage), phù hợp cho retrofit.

• Băng thông lớn (4G/5G) đủ cho video và OTA.

• QoS, bảo mật, tính năng operator.

Nhược điểm

• Chi phí dữ liệu và SIM thường cao hơn LPWAN.

• Power consumption lớn hơn LPWAN; node phải có nguồn lưới (đèn có nguồn là OK).

• Độ phủ 5G/4G ở một số khu vực (hầm, vùng xa) có thể kém.

Khi dùng

• Khi cần camera, streaming, hoặc khi retrofit đèn có nguồn để chịu chi phí OPEX.

• 5G useful in dense urban hub nơi cần latency thấp và băng thông rất lớn.

3.4. Wi-Fi (802.11)

Ưu điểm

• Băng thông cao, dễ tích hợp dịch vụ (public Wi-Fi, hotspots).

• Thiết bị rẻ, dễ dùng cho commissioning.

Nhược điểm

• Tiêu thụ điện lớn (không phù hợp pin-node).

• Phạm vi hạn chế; bị nhiễu ở 2.4 GHz; 5 GHz ít xuyên tường.

• Quản lý mật độ client phức tạp.

Khi dùng

• Khu vực đô thị trung tâm, điểm cần cung cấp Internet công cộng hoặc liên kết camera gần (short backhaul).

4. So sánh tổng quan — bảng tóm tắt

5. Kiến trúc mạng & mô hình triển khai phổ biến (design patterns)

5.1. Star (node → gateway → cloud)

• Thường cho LPWAN (LoRa, NB-IoT).

• Đơn giản, dễ mở rộng.

• Gateway cần backhaul (cellular/fiber).

Ưu/nhược: đơn giản, nhưng gateway là single point — cần redundancy.

5.2. Mesh (multi-hop)

• Zigbee, Wi-SUN, Bluetooth Mesh.

• Mỗi node có khả năng routing; resilient nếu một vài node mất.

Ưu/nhược: resilient, phù hợp cho mật độ cao; overhead routing tăng khi số node lớn.

5.3. Hybrid (wired backbone + wireless last-mile)

• Fiber/Ethernet tới cabinet → LoRa/Wi-SUN/Zigbee tới từng đèn.

• Rất phổ biến: combine băng thông lớn cho backbone + low-power cho edge.

Ưu/nhược: cân bằng băng thông, chi phí; phức tạp thiết kế.

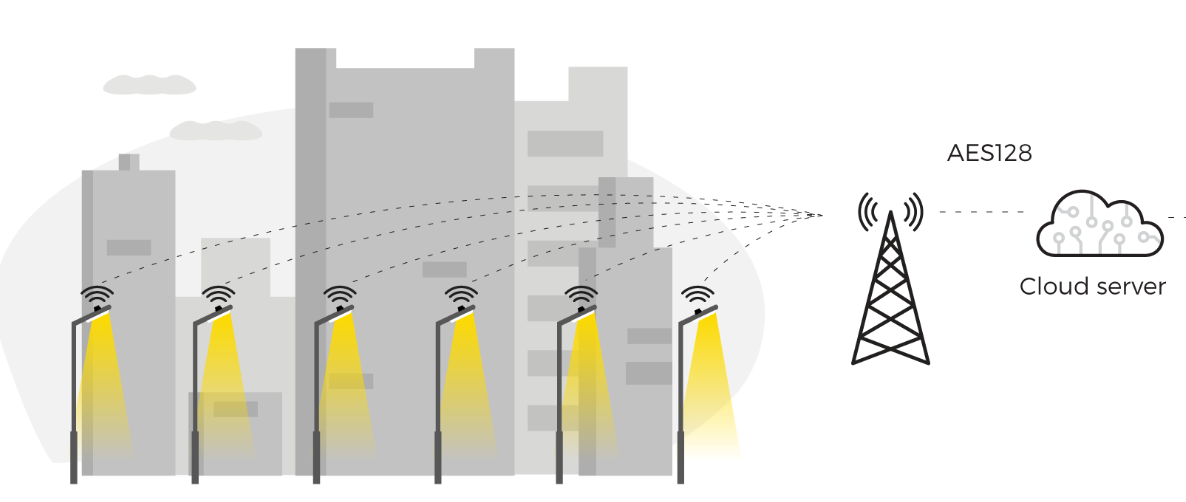

5.4. Cellular-only (direct-to-cloud)

• Mỗi node có modem → trực tiếp tới server.

• Thuận tiện cho retrofit.

Ưu/nhược: đơn giản deployment nhưng OPEX cao.

6. Bảo mật, quản lý và QoS — yếu tố không thể bỏ qua

• Authentication & identity: SIM (cellular), X.509 certificates (TLS), hoặc key provisioning (AES keys) cho LoRa/802.15.4.

• Encryption: AES-128 (Zigbee, LoRaWAN session keys), TLS/DTLS cho backhaul. Dùng AES-256 cho dữ liệu quan trọng.

• Firmware / OTA updates: support chunked delivery, resume, delta-updates; đặt chính sách rollback. NB-IoT/LoRa cần tối ưu gói vì băng thông/chi phí.

• Network segmentation & VLANs: phân tách traffic camera/high-priority control/telemetry.

• QoS & SLA: băng thông & latency cho alarm/ON-OFF phải có ưu tiên so với telemetry không thời hạn.

• Hardened endpoints: secure boot, signed firmware, tamper detection.

• Monitoring & logging: health checks, link quality stats (RSSI, SNR), packet loss, retransmission counts.

7. Lý do chọn công nghệ theo từng điều kiện (quick decision guidance)

7.1. Đô thị trung tâm (dense urban)

• Yêu cầu: mật độ cao, nhiều dịch vụ (camera, Wi-Fi), interference lớn.

• Ưu tiên: Fiber/Ethernet backbone tới cabinets + Wi-SUN/Zigbee cho nodes nhỏ; hoặc cellular (4G/5G) cho điểm cần băng thông cao.

• Lý do: backbone cung cấp băng thông cho camera; mesh/short-range cho control.

7.2. Khu dân cư / công viên (mật độ vừa, nhiều cây cản)

• Yêu cầu: tiết kiệm năng lượng, coverage ổn, cost-sensitive.

• Ưu tiên: Zigbee / Wi-SUN (mesh) hoặc LoRa (star) nếu cột thưa.

• Lý do: Zigbee mesh tốt cho short hops; LoRa tốt cho cột thưa, range dài.

7.3. Ngoại ô / nông thôn / cao tốc

• Yêu cầu: phạm vi lớn, ít cột, OPEX thấp.

• Ưu tiên: LoRaWAN hoặc NB-IoT.

• Lý do: vùng phủ rộng, chi phí thấp, energy-efficient.

7.4. Hầm / cầu / đường cao tốc quan trọng

• Yêu cầu: độ tin cậy cao, latency thấp, camera cần băng thông.

• Ưu tiên: Fiber/Ethernet backbone + wired connections tới cột (hoặc cellular private/5G SA với guaranteed SLA).

• Lý do: môi trường đặc thù, nhiễu, cần QoS.

7.5. Retrofit (nâng cấp nhanh trên mạng lưới có sẵn)

• Ưu tiên: Cellular (2G/4G) hoặc LoRa (nếu muốn private net & low OPEX).

• Lý do: giảm thi công; cellular tiện lợi nếu chấp nhận OPEX.

8. Các chi tiết thiết kế cần lưu ý (best practices kỹ thuật)

1. Link budget & path loss: tính toán link budget (Tx power, antenna gain, cable loss, fade margin) cho wireless; quan tâm Foliage loss (cây), building penetration.

2. Antenna placement & height: đặt antenna trên cột, tối ưu gain; tránh che khuất bởi thân cột hay arm.

3. Grounding & shielding: đặc biệt với PLC/RS485/Ethernet để tránh nhiễu và sự cố sét.

4. Redundancy: dual-gateway, multi-path (ví dụ PLC + cellular fallback).

5. Frequency planning & coexistence: tránh xung đột 2.4 GHz crowded; cân nhắc sub-GHz cho xuyên vật cản tốt.

6. Power & sleep strategies: với pin/node tiết kiệm năng lượng (LoRa/NB-IoT), dùng chế độ deep-sleep và scheduling.

7. Commissioning tools: support over-the-air commissioning, local BLE for provisioning, QR code on pole.

8. OTA & delta updates: tách firmware critical/feature; sử dụng chunked transfer + resume; checksum & signed images.

9. Network management: SNMP/REST/NETCONF/YANG, telemetry streaming (MQTT, HTTPS), geolocation mapping.

10. Regulatory compliance: kiểm tra băng tần ISM, ERP limits, operator regulations cho NB-IoT/LTE-M.

9. Ví dụ kiến trúc mẫu (3 patterns)

• Mẫu A — City core: Fiber/4G/5G backbone → street cabinets (PoE/Ethernet) → short-range mesh (Wi-SUN) tới nodes; camera connect to cabinet.

• Mẫu B — Suburban long-range: Few LoRa gateways on towers → LoRa nodes on poles (dim/telemetry). Cloud CMS quản lý star network.

• Mẫu C — Retrofit nhanh: Cellular-enabled controllers on each pole (4G/5G) → direct cloud CMS; thích hợp khi không muốn đào lắp.

10. Kết luận & khuyến nghị chọn lựa

• Không có “one-size-fits-all”. Lựa chọn phải dựa trên: mật độ cột, yêu cầu băng thông, ngân sách CAPEX/OPEX, yêu cầu bảo mật/SLA, và khả năng mở rộng tương lai.

• Nếu cần tiết kiệm OPEX & power, và chỉ truyền telemetry/control nhẹ → LoRa / NB-IoT.

• Nếu cần mạng tự phục hồi, độ trễ thấp cho điều khiển cục bộ → Mesh (Wi-SUN / Zigbee) cho khu vực mật độ cao.

• Nếu cần băng thông lớn (camera, OTA) → Fiber/Ethernet backbone + local wireless or wired last-mile; hoặc cellular (4G/5G) nơi fiber không khả thi.

• Hybrid = thường là lựa chọn tối ưu: backbone có băng thông + last-mile tiết kiệm năng lượng/chi phí.
