CBOX - Bộ điều khiển tủ chiếu sáng thông minh

Thương hiệu: Teliko

Liên hệ

Citylight C-BOX là bộ điều khiển trung tâm (Cabinet Controller) thế hệ mới dành cho tủ chiếu sáng công cộng, được trang bị module truyền thông LTE Cat 4 tốc độ cao và hỗ trợ đa giao thức kết nối: RF, PLC và DALI.
Thiết bị được tối ưu cho các ứng dụng IoT – Smart Lighting, đóng vai trò là gateway giao tiếp giữa phần mềm Citylight.net và các bộ điều khiển đèn (luminaire controllers) trên tuyến đường.

💡 Đặc điểm nổi bật

Bộ điều khiển trung tâm thế hệ mới, hiệu suất cao.
Kết nối đa dạng: 4G LTE / Ethernet / RF / PLC / DALI.
Hỗ trợ Dual SIM (SIM chuẩn + eSIM MFF2) cho kết nối liên tục.
Màn hình LCD TFT 3.5” cảm ứng hỗ trợ cài đặt và giám sát tại chỗ.
Đo điện áp, dòng điện, công suất, hỗ trợ giám sát sự cố & cảnh báo tức thời.
Cập nhật firmware OTA, mã hóa bảo mật AES-128.
Thiết kế nhỏ gọn, gắn DIN-rail 35 mm, tiêu chuẩn an toàn & EMC châu Âu.

Xem chi tiết

Danh mục

Sản Phẩm

Smart StreetLight

Phần mềm quản lý

Bộ điều khiển tủ điện

Đèn đường LED

Bộ điều khiển đèn

Smart AI Camera

Phần Mềm quản lý.

Đầu ghi hình

Camera AI

Mô tả

1. Giới thiệu chung

💡 Đặc điểm nổi bật

Bộ điều khiển trung tâm thế hệ mới, hiệu suất cao.
Kết nối đa dạng: 4G LTE / Ethernet / RF / PLC / DALI.
Hỗ trợ Dual SIM (SIM chuẩn + eSIM MFF2) cho kết nối liên tục.
Màn hình LCD TFT 3.5” cảm ứng hỗ trợ cài đặt và giám sát tại chỗ.
Đo điện áp, dòng điện, công suất, hỗ trợ giám sát sự cố & cảnh báo tức thời.
Cập nhật firmware OTA, mã hóa bảo mật AES-128.
Thiết kế nhỏ gọn, gắn DIN-rail 35 mm, tiêu chuẩn an toàn & EMC châu Âu.

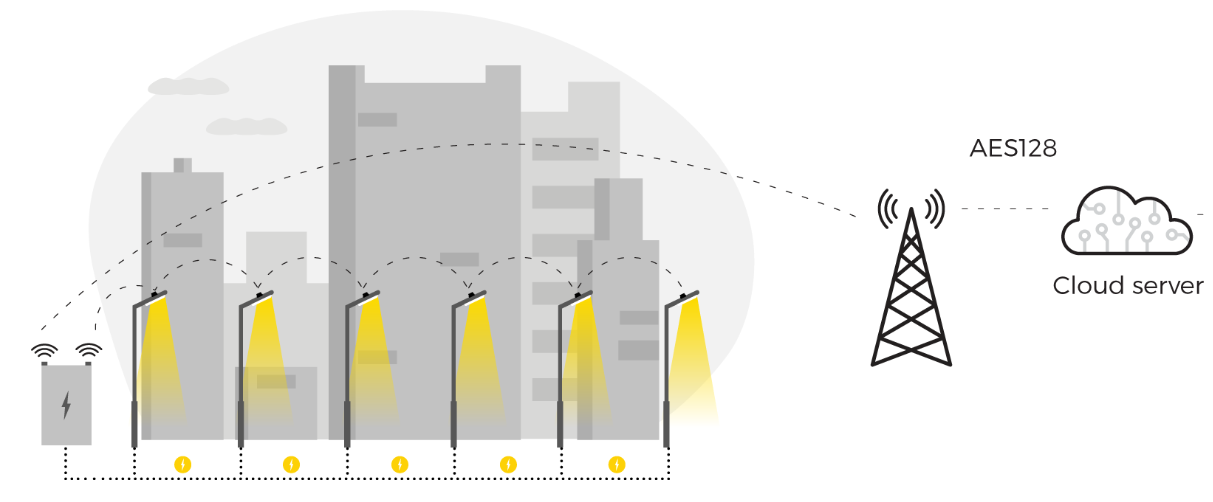

2. Nguyên lý hoạt động

C-BOX giao tiếp với hệ thống Citylight.net thông qua mạng di động hoặc Ethernet để:

Nhận lịch điều khiển, cấu hình DIM profiles.
Gửi dữ liệu điện năng, cảnh báo, trạng thái vận hành.
Là gateway điều khiển các thiết bị đèn qua RF, PLC hoặc DALI.

Từ tủ chiếu sáng, C-BOX cho phép:

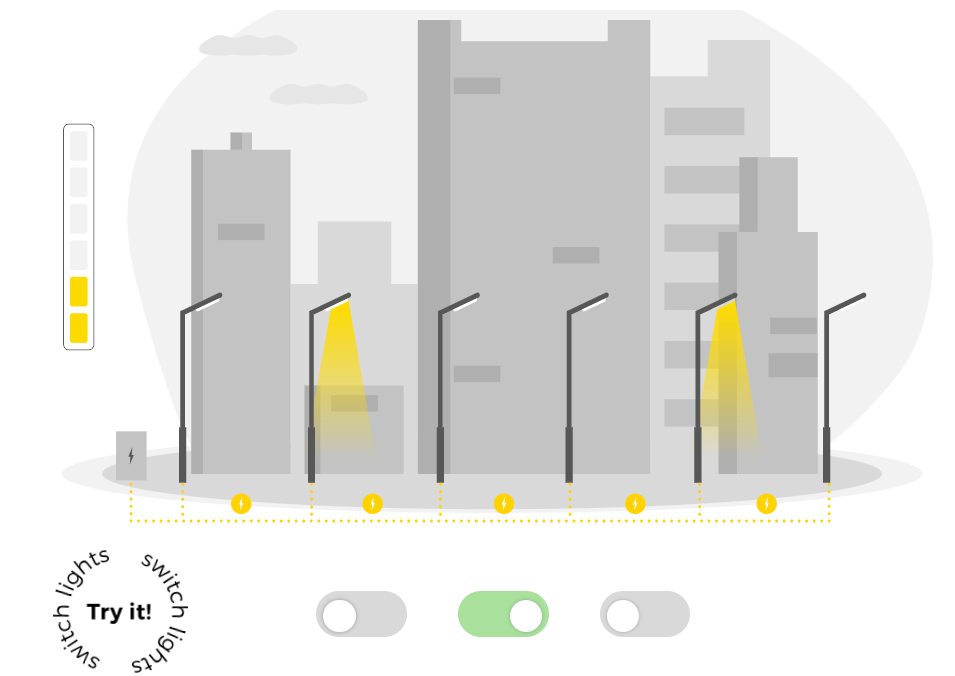

Điều khiển đóng/cắt các mạch đèn qua relay đầu ra.
Đo và giám sát điện áp, dòng điện từng pha.
Thu thập dữ liệu cảm biến (input digital/analog).
Quản lý đến 250 thiết bị end-node (luminaire controllers) trên mạng con.

3. Tính năng chính

Nhóm tính năng	Mô tả
Truyền thông và giao tiếp	LTE Cat 4 / Ethernet 10–100 Mbps / RF LoRa / PLC / DALI bus (master).
Bảo mật & phần mềm	Mã hóa AES-128, hỗ trợ OTA firmware update.
Đo lường điện năng	3 ngõ đo điện áp (0 – 350 V, ±1 %), 4 ngõ đo dòng (qua CT 0.333 V, ±1 %).

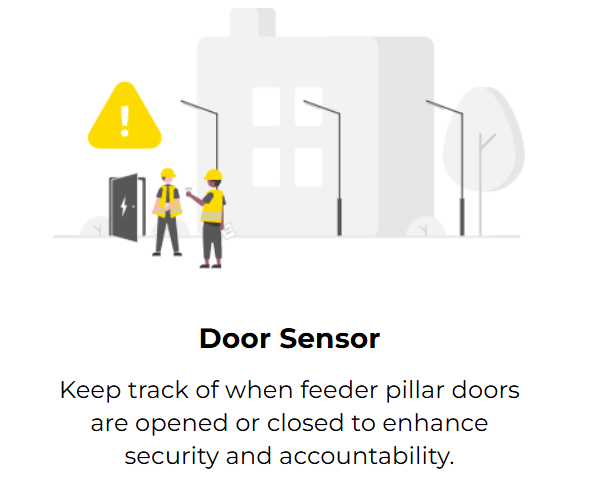

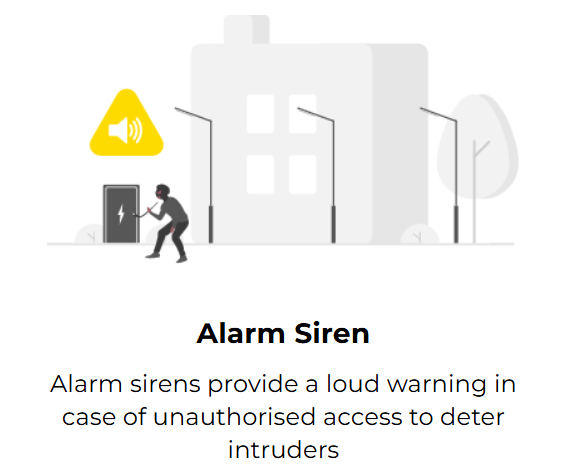

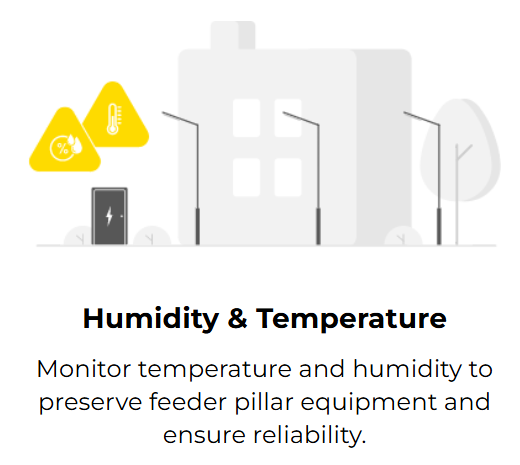

Điều khiển & cảnh báo	4 relay output (1 A – tối đa 5 A), 1 ngõ alarm 12 V, 4 digital input (dry contact 5 V), 1 analog input (4–20 mA). Có thể kết nối với các sensor như: Môi trường (Nhiệt độ, độ ẩm), Mở cửa tủ, Âm thanh cảnh báo…
Hiển thị & cấu hình	Màn hình LCD TFT 3.5” cảm ứng điện trở; menu cấu hình trực quan.
Bộ nhớ	Flash 8 MB + EEPROM 521 kbit.
Cấp nguồn	230 VAC ±15 %, 50/60 Hz; công suất 5 W; cách ly galvanic; chống sét 6 kV.
Nguồn dự phòng	Tụ siêu cấp (Super Capacitor) 5.0 F – duy trì hoạt động ngắn hạn khi mất điện.
Giao diện nối dây	Cổng RS-485, Ethernet RJ-45, terminal plugs đo áp & dòng.
Lắp đặt	Gắn DIN rail 35 mm trong cabinet chiếu sáng.

4. Thông số kỹ thuật chi tiết

Mục	Giá trị / Mô tả
Nguồn cấp chính	230 VAC ±15 %, 50/60 Hz · Công suất 5 W · Cách ly galvanic · Chống sét 6 kV
Nguồn dự phòng	Super Capacitor 5.0 F
Môi trường hoạt động	Nhiệt độ –40 °C → +85 °C · Độ ẩm < 95 % (không ngưng tụ)
Vật liệu & bảo vệ	Vỏ ABS nhựa, IP20, Class II Electrical Protection
Kích thước / Khối lượng	Rộng 160.2 mm · Cao 110 mm · Sâu 53.5 mm · Nặng 600 g
Màn hình hiển thị	LCD TFT 3.5” cảm ứng điện trở
Đo điện áp	3 kênh, 0–350 V, độ chính xác ±1 %, chống sét 3 kV
Đo dòng điện	4 ngõ vào (qua CT 0.333 V), độ chính xác 1 – 3 %
Ngõ Digital Input	4 đầu vào dry contact, 5 V
Ngõ Analog Input	1 kênh 4–20 mA
Relay Output	4 ngõ ra, switch-over (NO), 1 A (max 5 A)
Alarm Output	12 V DC
Giao tiếp Serial	RS-485
Ethernet	10/100 Mbps (Tùy chọn 1 Gbps), TCP/IP, DHCP, RJ-45
Mobile Network	2G/3G/4G LTE Cat 4; Dual SIM (1× Standard SIM + 1× eSIM MFF2); TCP/IP; Antenna SMA (female)
Tốc độ truyền dữ liệu	LTE FDD tối đa 50 Mbps (download); DC-HSPA+ 5.76 Mbps; WCDMA 384 kbps; EDGE 236 kbps; GPRS 85 kbps
Tần số LTE	B1/B3/B7/B8/B20/B28A
RF Communication (Option)	LoRa 868/915/923 MHz; phạm vi 1.5 km; 15 hops; 250 thiết bị
PLC Communication (Option)	CENELEC B (95–125 kHz); Mesh Topology; DC-SK Modulation; khoảng cách tối đa 300 m; 12 hops; 250 thiết bị
DALI Communication (Option)	DALI Master; khoảng cách 300 m (1.5 mm² cáp); tối đa 64 thiết bị; 250 mA; 12–22.5 V DC
Mã hóa dữ liệu	AES-128 Encryption
Cập nhật Firmware	Over-the-Air (OTA)
Tiêu chuẩn an toàn & EMC	CE / LVD (2014/35/EU) / EMC (2014/30/EU) / RED (2014/53/EU) / RoHS & WEEE Directives
Cảnh báo	Tuân thủ Class A – EN 55032 (thiết bị công nghiệp; không dành cho môi trường dân dụng)

5. Ứng dụng điển hình

Trung tâm điều khiển chiếu sáng công cộng.
Quản lý tủ điện thông minh cho khu dân cư, công viên, cầu đường.
Gateway kết nối RF/PLC cho hệ thống chiếu sáng phân tán.
Hệ thống Smart City cần thu thập dữ liệu năng lượng, cảnh báo, vận hành từ xa.

6. Tóm tắt lợi ích

✅ Giảm chi phí vận hành – quản lý hàng trăm tủ điện và nghìn điểm đèn từ trung tâm.
✅ Tối ưu năng lượng – kiểm soát, báo cáo chính xác điện năng tiêu thụ.
✅ Bảo mật cao – AES-128 & OTA update.
✅Độ tin cậy cao – vận hành –40 → +85 °C, chịu sét 6 kV.
✅ Thiết kế EU, tuân chuẩn CE/EMC/RED.
